Y41单柱液压机系列

您当前的位置 : 首 页 > 产品中心 > 单柱液压机系列

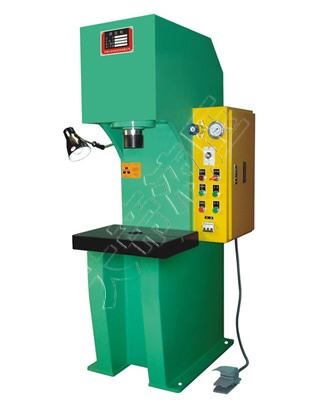

Y41单柱液压机系列

产品属性

  • 所属分类:单柱液压机系列
  • 产品编号:1562911312
  • 浏览次数:0
  • 发布日期:2019-07-15
  • 产品概述
  • 性能特点
  • 技术参数

龙门液压机

产品性能特点:

        Y41系列单柱校正压装液压机,是一多功能的中小型液压机,适用于轴类零件,型材的校正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作,也可用于压制要求不很严格的粉末、塑料制品。

        Y41系列产品适用于机床、内燃机、轻纺机械、轴类、轴承,洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用。

        无锡大帝液压机械有限公司技术力量雄厚,对用户的各种要求(如技术参数、规格、吨位等)均能满足。


主要技术参数

型号单位2.5T4T6.3T10T16T25T40T63T100T160T250T315T400T500T
公称力KN254063100160250400630100016002500315040005000
液体工作压力Mpa588812.81622.224.325.825.525.524.624.725
滑块下平面距工作台面距离mm35038040050050055060063080010001000110013001400
滑块行程Mm160200250300350350400500500500500600700700
滑块下行速度Mm/s5050505050505050362423201820
滑块回程速度Mm/s10010010010010510510090906555656060
喉深Mm160180200250280300320350350325360400450500
工作台尺寸前后Mm320320400430500500550650650650660750800950
左右Mm48048050055060060070070080080080090010001000
工作台距地面高度Mm700710700700710710650650730750710700750750
落料孔径Mm70708080100100100140140200200220250250
油缸缸径Mm8080100125125140150180220280360400450500
导塞杆中心(模柄孔)直径Mm181830303035354040




导塞杆中心(模柄孔)深度Mm303060606060606065




导塞杆螺纹直径mm36365060607474100150




油泵名称中高压叶片泵压力补偿变量轴向柱塞
电机功率Kw1.51.52.24445.57.57.51122223045
总重量(约)T0.60.711.21.522.545.591518.52836


      单柱液压机主要适用于金属制品拉伸、成型及压制等工艺,亦可加工非金属材料,粉末冶金制品的压制,轴类零件的校正,套类零件的压装以及金属制品的整形、切边等工艺。外型美观,操作方便。


单柱液压机,机身为C型单臂式结构:

      1.采用埋弧焊焊接,焊接后通过振动处理,以保证机身的不变形程度。

      2.机身采用QT450球墨铸铁,高温处理,去应力退火、正火、自然时效处理等消除内应力,保证铸铁性能,防止铸件变形和破坏。


       液该系列压机设有独立的液压与电器控制系统,采用按钮集中控制,可实现定程和定压两种成型工艺,具有压力显示和行程、压力调节等功能。并且该系列带有四柱导柱导向,从而提高产品精度,而且立柱、活塞杆淬火后镀铜和硬铬,保证表面的耐磨性和较高的粗糙度,油泵进油口装有独特的过滤装置,确保油泵和阀的使用寿命。油路连接采用进口高压软管,大大降低机器噪声。另外,可根据用户要求,另配置进口PLC、光栅保护以及人机界面(触摸屏)等先进元器件。对于客户的特殊要求,我们可以特别设计生产,满足客户生产工艺要求。
