关于龙门液压机滑块的加工与装配要求

2021-10-25

对于龙门液压机来说,滑块一个重要部件,它连接油缸与模具,在油缸的带动下实现上下往复运动,滑块的加工与装配精度直接影响到液压机的性能,为了能让客户对我们厂家的设备放心,我们来介绍下龙门液压机滑块的加工与装配要求,这也是我们设备卖得好的一个重要原因。

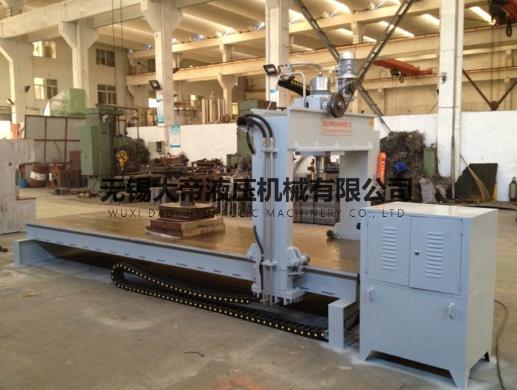

龙门液压机


1、龙门液压机滑块有铸钢件和焊合件两种,对于铸钢件来说,上下平面应进行加工;对于焊合件来说,应保障上下平面不变形,应预留加工空间,对于不平整的地方应进行加工。

2、滑块与油缸连接面与立柱应垂直,不垂直度误差≤0.06/1000毫米。

3、龙门液压机滑块下面其不平度应符合龙门液压机有关规定,误差应小于等于0.08/1000毫米,表面应平整光滑。

4、滑块与导轨接触面平度误差≤0.03/500毫米,加工光滑度不低于这个标准,刮研加工,刮研点应均匀,用配合件或检验平板做涂色检验时,在面积的50-80%内平均计算。

5、龙门液压机滑块与油缸连接面应与滑块下平面平行,误差≤0.06/1000毫米。

6、滑块导轨面与滑块下平面垂直误差≤0.02/300毫米。

7、龙门液压机滑块与立柱的连接孔应与上下平面垂直,对角连接孔误差不要大于1mm,连接孔应装配加工好的铜套,内部并安装防尘封。

8、龙门液压机滑块上下面应与上横梁下平面、底座上平面平行,误差不得大于1mm。
