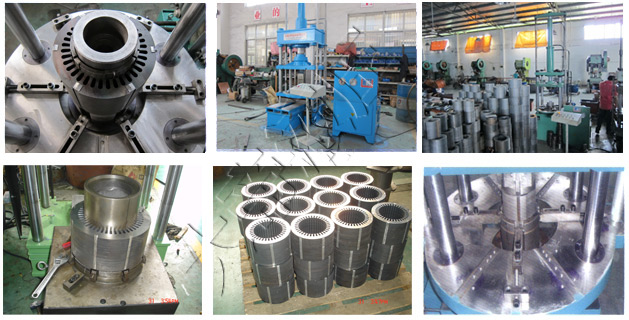

产品特点

（一）本压装机为四柱结构：

         主要由上横梁、下横梁、滑动横梁、扣片盘、支座组成，配套有液压站和电气柜。

（二）机床主要组成部件说明：

       （1）系列电机定子铁芯半自动叠压机，适用于相当H63-355电机定子铁芯叠压、叠压高度30-400，扣片数量，通常为4条槽，如果扣压8条扣片槽，则需扣压2次或定制扣片盘，也可以定制6条槽的扣片盘。

       （2）在支座和下横梁的底部装有送涨胎油缸，在其活塞杆上装有胎具涨紧油缸和涨紧模具。

       （3）滑动横梁与主油缸的活塞杆相联结，其上固定铁芯上压胎和上压胎调整垫板。

       （4）活动扣片盘装有可以单独调整的4条滚轮总成(也可以定制6槽或8槽)用以把铁芯扣片条碾压固定在扣片槽中。

       （5）上横梁中央固定主油缸，用以压紧叠片。

       （6）一台电机定子铁芯的压装胎具共有6种

        A下垫板胎B上压帽胎C槽棒D涨胎E涨胎芯F涨芯固定螺杆。一般的若变更电机型号则要更换6种胎具。如若变更规则一般要更换涨胎、涨芯、螺杆和槽棒。

（三）半自动操作使用说明：

       A、在反复调整点操作试叠压一台电机后，方能转换到半自动生产操作，

       B、按顶出按钮，涨胎组合升起，把电机定子冲片叠放到胎具上，插入槽棒。

       C、按涨紧按钮，涨芯动作下拉，把涨胎涨紧，压力升高电接点压力表发讯，切断供油电路，并接通主油缸压下电路，主油缸自动压下，压到位，压力升高，电热点压力表发讯切断主油缸电路，此时接通扣片液压缸电源使之扣片液压缸向上提升，滚盘自动上行，滚轮滚压平扣片条且折头，扣片盘上行折头到位滚盘自动下行退回，退到原位置，滚盘油路断电，在这同时涨紧油缸松开，送胎油缸退回，带动涨胎组合退回到原位依次主油缸退回，退到位，行程开关动作切断退回电路，取下铁芯半自动循环操作结束。

       本机有25T、40T、63T、100T可供用户选择或定制。
