详解通用液压机核心构件材质和作用

2020-04-30

详解液压机核心构件材质和作用

       如果让大家去组装一台电脑,想必大家都一定会知道有几个核心的部件要确保品质和达到一定的指标,否则组装回来的电脑部就会很难达到理想,购买四柱液压机也好还是其它结构型号的液压机都要注意下面几个方面的核心配置:上梁、工作台、油缸、四柱或框架或单臂机构、滑块、限位装置等,无锡大帝液压机械有限公司逐一来介绍下其作用:

        1、上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,并消除内应力。

        2、滑块:箱形结构的钢板焊接件,四柱导向孔处导向套材料为QT铸铁,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。

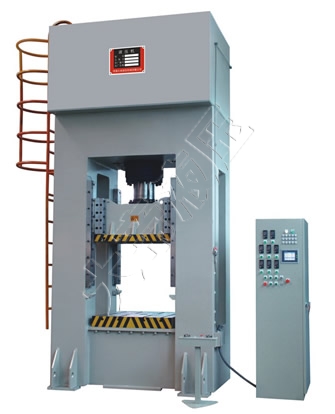

数控液压机


        3、上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。

        4、 工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。

        5、油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,锻件为3级(GB/13315-1991)锻件经过超声波探伤检测合格,调质处理硬度合格。

        6、工作台下方有顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。

        7、立柱:材料为45#锻钢,经调质处理,表面镀硬铬,增加耐磨性能,硬度合格。

        8、 螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。

        9、限位装置:位于主机机身右侧,行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。
